Number of Channels
3CH Total Power
222W Output per Channel
32V/3A || 32V/3A || 6V/5A Programming Resolution
1mV/0.1mA Display Resolution
1mV/0.1mA Readback Resolution
0.1mV/0.1mA
Number of Channels 3CH | Total Power 222W | Output per Channel 32V/3A || 32V/3A || 6V/5A |
Programming Resolution 1mV/0.1mA | Display Resolution 1mV/0.1mA | Readback Resolution 0.1mV/0.1mA |
Functions and Features

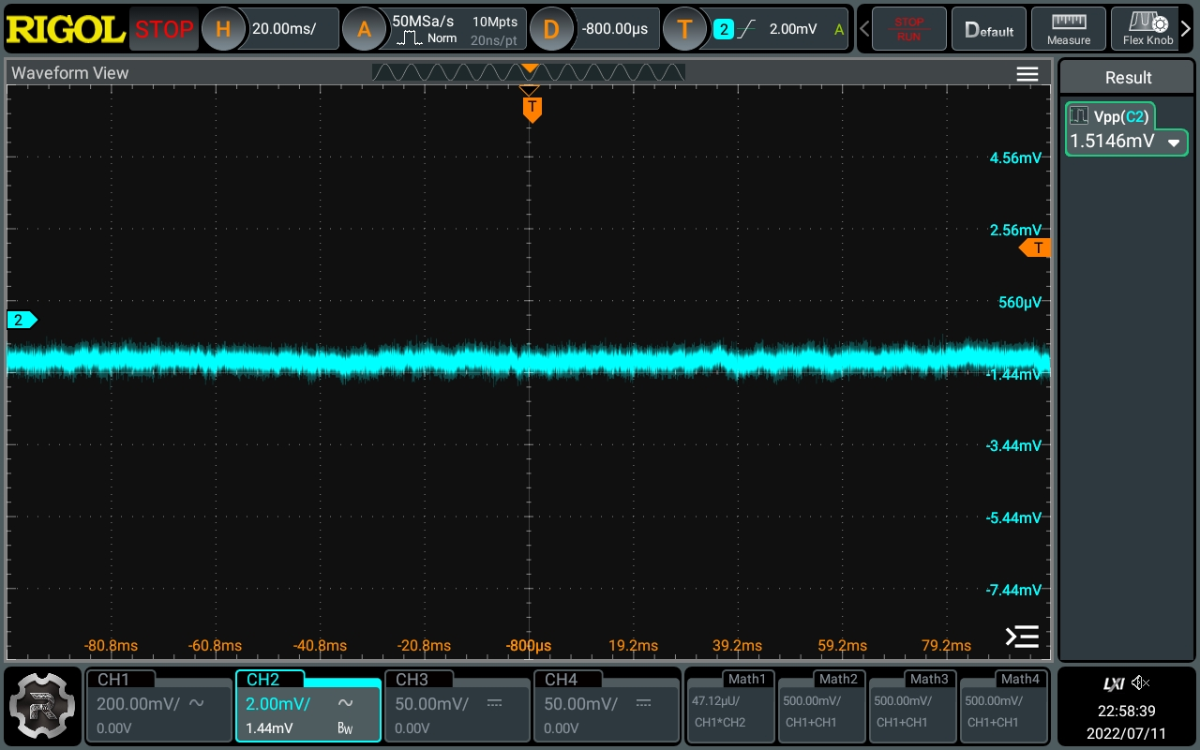

Low ripple noise: <350uVrms / 2mVpp
One of the major advantages of linear DC power supply is the output purity. In the bandwidth of 20Hz-20MHz, DP2000 ripple and noise index is less than 350μVrms or 2 mVpp, ultra-low noise design, purer output, minimizing any interference to the load and providing high purity signal to your equipment.
สัญญาณรบกวนต่ำ (Low Ripple Noise): <350 μVrms / 2 mVpp
หนึ่งในข้อได้เปรียบหลักของแหล่งจ่ายไฟกระแสตรงแบบลิเนียร์คือความบริสุทธิ์ของสัญญาณเอาต์พุต ในช่วงความถี่ 20Hz–20MHz ค่ารบกวนและริปเปิล (ripple and noise) ของ DP2000 ต่ำกว่า 350 μVrms หรือ 2 mVpp ด้วยการออกแบบที่มีเสียงรบกวนต่ำสุด ทำให้เอาต์พุตสะอาด ลดการรบกวนต่อโหลด และมอบสัญญาณที่มีความบริสุทธิ์สูงแก่เครื่องมือของคุณ

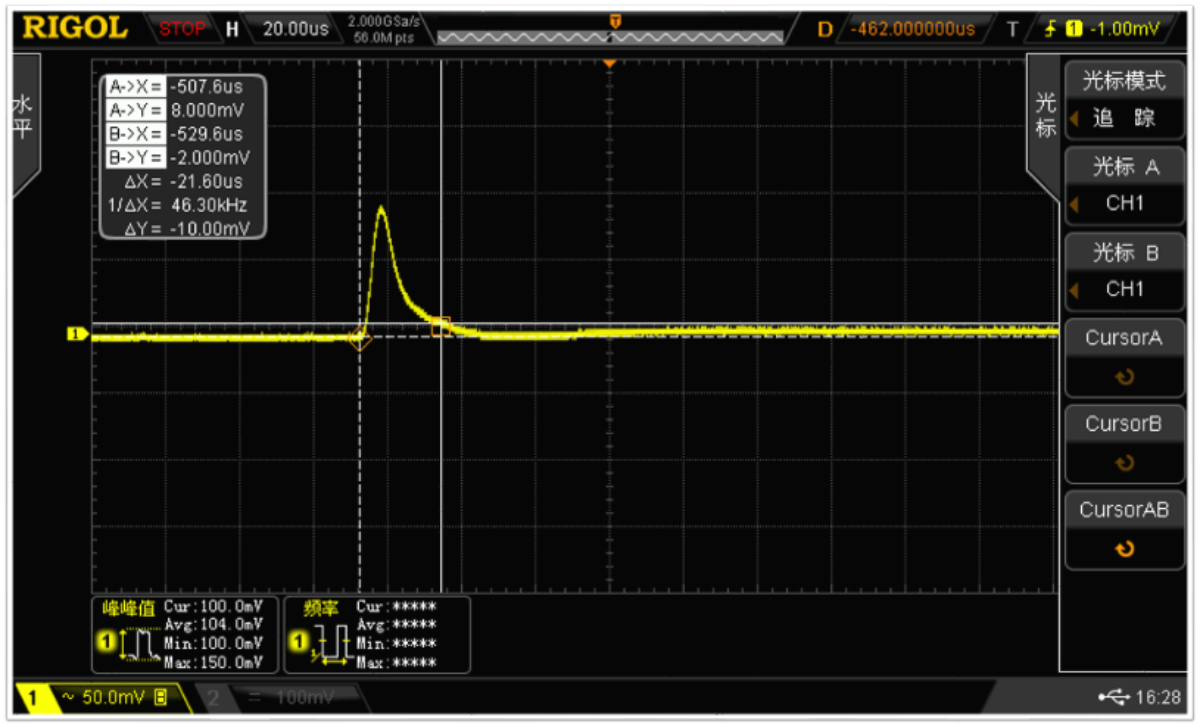

Fast transient response time: < 50us
With a transient response capability of less than 50us, the DP2000 is able to cope with changing loads and protect your tests.
การตอบสนองต่อการเปลี่ยนแปลงอย่างรวดเร็ว (Fast Transient Response Time): <50 μs
ด้วยความสามารถในการตอบสนองต่อทรานเชียนต์ภายในเวลาไม่เกิน 50 μs DP2000 จึงสามารถรับมือกับโหลดที่เปลี่ยนแปลงได้อย่างรวดเร็ว และช่วยปกป้องการทดสอบของคุณ
High Speed Arb Mode
Emulate dynamic power signals for reliability and robustness testing Emulate dynamic power signals for reliability and robustness testing With high-speed arbitrary mode, engineers can create a function or waveform of up to 512 points with a minimum dwell time as low as 1 millisecond. Create sine waves, pulses, ramps, or custom shapes to output on the power supply channel in either voltage or current. Set up the waveform to repeat or trigger using the digital IO or bus communication. Combine high speed arb mode and sampling for complete analysis of a test device’s power performance.
โหมด Arbitrary ความเร็วสูง (High-Speed Arb Mode)
จำลองสัญญาณไฟฟ้าแบบไดนามิกสำหรับการทดสอบความน่าเชื่อถือและความแข็งแรงของอุปกรณ์ ด้วยโหมด Arbitrary ความเร็วสูง วิศวกรสามารถสร้างฟังก์ชันหรือรูปคลื่นได้สูงสุด 512 จุด โดยมีเวลาค้าง (dwell time) ต่ำสุดเพียง 1 มิลลิวินาที สามารถสร้างคลื่นไซน์ (sine), พัลส์ (pulse), แรมป์ (ramp) หรือรูปร่างกำหนดเอง (custom) แล้วส่งออกผ่านช่องทางแรงดันหรือกระแสของแหล่งจ่ายไฟ ตั้งค่าให้รูปคลื่นทำซ้ำหรือถูกทริกเกอร์ด้วยสัญญาณดิจิทัล IO หรือการสื่อสารบัส การรวมโหมด Arbitrary ความเร็วสูงกับการสุ่มตัวอย่าง (sampling) ช่วยให้สามารถวิเคราะห์ประสิทธิภาพพลังงานของอุปกรณ์ทดสอบได้ครบถ้วน
Automatic Series & Parallel Connections
Simplified wiring and connections for fast and easy setup Simplified wiring and connections for fast and easy setup Channels 1 & 2 can be internally connected via the utility menu either in parallel or series. This allows engineers to get voltage or current from both channels with only a connection to the channel 1 terminals. With all 3 fully isolated channels it is easy to configure the instrument for your application.
การเชื่อมต่อแบบอนุกรมและขนานอัตโนมัติ (Automatic Series & Parallel Connections)
การเดินสายและการเชื่อมต่อทำได้ง่ายและรวดเร็ว ช่อง 1 และ 2 สามารถเชื่อมต่อภายในผ่านเมนูยูทิลิตี้แบบขนานหรืออนุกรม ทำให้วิศวกรสามารถดึงแรงดันหรือกระแสจากทั้งสองช่องโดยเชื่อมต่อเพียงช่อง 1 ทั้งสามช่องที่แยกไฟฟ้าอย่างสมบูรณ์ช่วยให้ตั้งค่าอุปกรณ์ให้ตรงกับการใช้งานได้ง่าย
