Maximum Output Frequency
350MHz Sample Rate
1Gsa/s
Vertical Resolution
14bits Number of Channels
2CH Arbitrary Waveform Length
128M
Maximum Output Frequency 350MHz | Sample Rate 1Gsa/s | Vertical Resolution 14bits |
Number of Channels 2CH | Arbitrary Waveform Length 128M |
Explore the DG5000 Series Function/Arbitrary Waveform Generator

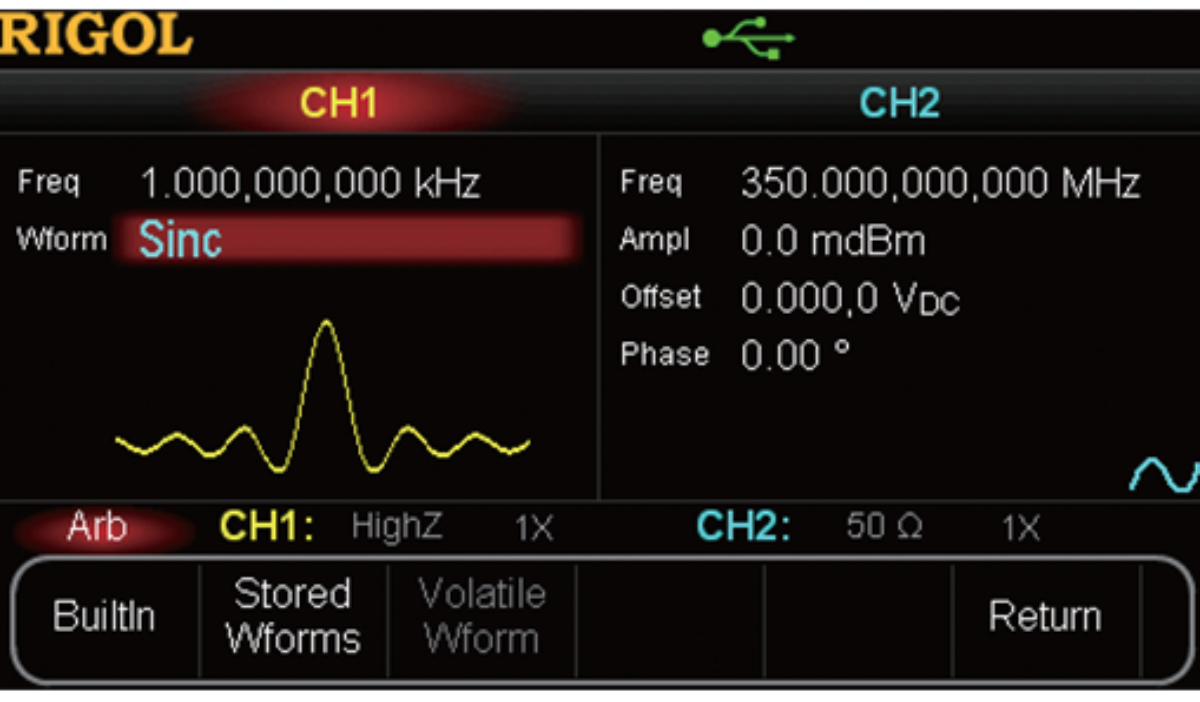

1GSa/s Sampling Rate, 14Bits Vertical Resolution
The frequency of any wave is up to 50MHz, and the sampling rate can be adjusted in the playback mode. The amplitude accuracy reaches 1% ± 1mvpp of ± setting value.
อัตราการสุ่มตัวอย่าง 1GSa/s, ความละเอียดแนวตั้ง 14-bit
ความถี่ของสัญญาณใด ๆ สูงสุดถึง 50 MHz และอัตราการสุ่มตัวอย่างสามารถปรับได้ในโหมดเล่นสัญญาณ ความแม่นยำของแอมพลิจูดสูงถึง 1% ± 1 mVpp ของค่าที่ตั้งไว้

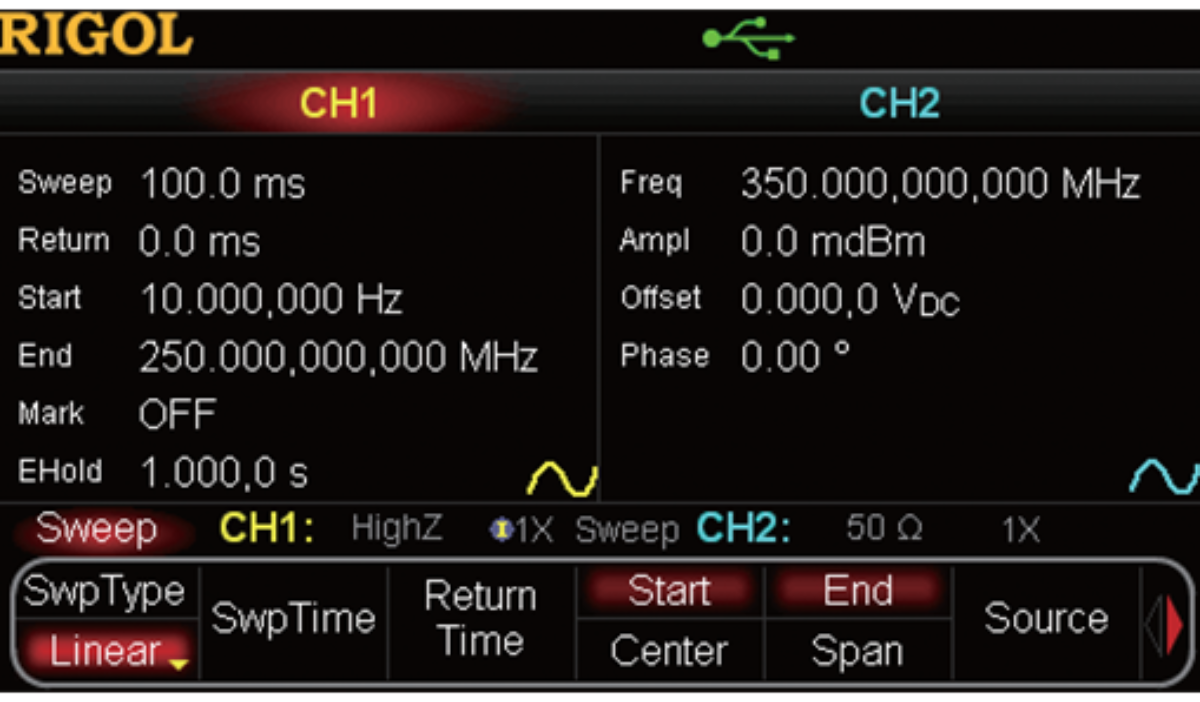

Rich Sweep Function
DG5000 supports scanning output from low frequency to high frequency or from high frequency to low frequency. The scanning type includes linear, logarithmic and step. It can set the “mark” frequency to meet the needs of more amplitude frequency test applications.
ฟังก์ชัน Sweep ที่หลากหลาย
DG5000 รองรับการสแกนเอาต์พุตจากความถี่ต่ำไปสูง หรือจากสูงไปต่ำ ประเภทการสแกนมีทั้ง linear, logarithmic, และ step สามารถตั้งค่า “mark” frequency เพื่อรองรับการทดสอบความถี่และแอมพลิจูดที่หลากหลาย

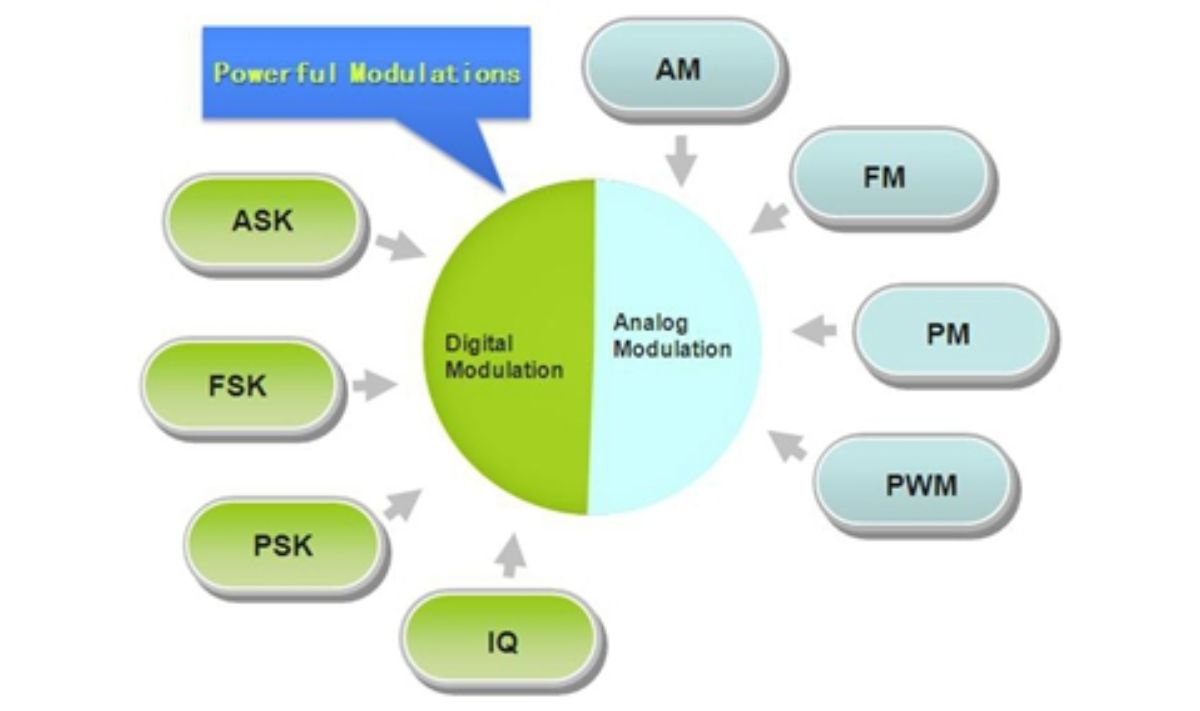

Rich Analog / Digital Modulation Functions
Modulation types include am, FM, PM, ask, FSK, PSK, PWM, and support internal and external modulation sources to meet the needs of more teaching or communication system testing.
ฟังก์ชันมอดูเลชันแบบอะนาล็อก/ดิจิทัลครบครัน
ประเภทมอดูเลชัน ได้แก่ AM, FM, PM, ASK, FSK, PSK, PWM รองรับทั้งแหล่งมอดูเลชัน ภายในและภายนอก ตอบสนองความต้องการทดสอบในงานการสอนหรือระบบสื่อสารต่าง ๆ

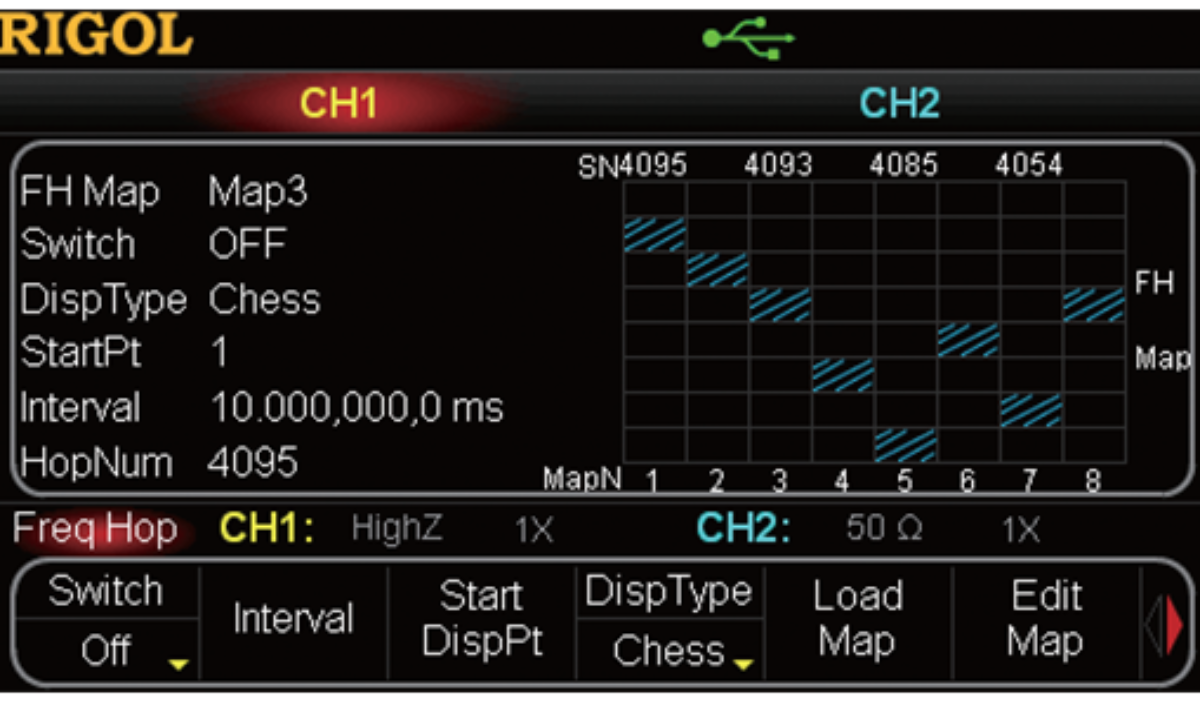

Support Frequency Hopping Function
The minimum frequency hopping interval is 80ns, and 4096 frequency hopping points can be edited at most. It can meet the common needs of FH communication teaching and related tests.
รองรับฟังก์ชัน Frequency Hopping
ช่วงเวลาต่ำสุดของ Frequency Hopping คือ 80 ns และสามารถแก้ไขจุด hopping ได้สูงสุด 4096 จุด ตอบสนองความต้องการทั่วไปของการสอน FH Communication และการทดสอบที่เกี่ยวข้อง

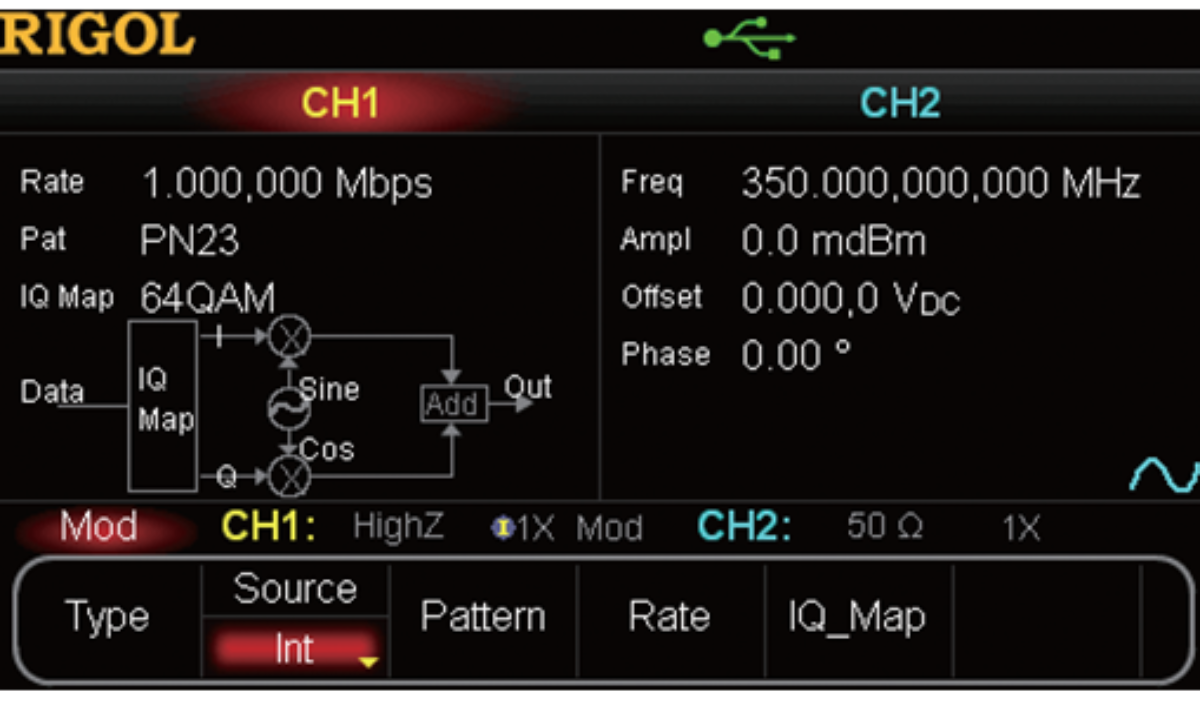

Support Internal And External IQ Modulation Function
The modulation mode includes 4QAM, 8qam, 16QAM, 32qam, 64QAM, BPSK, QPSK, OQPSK, 8PSK, 16PSK, and supports internal and external modulation sources.
รองรับฟังก์ชัน IQ Modulation ทั้งภายในและภายนอก
โหมดมอดูเลชัน ได้แก่ 4QAM, 8QAM, 16QAM, 32QAM, 64QAM, BPSK, QPSK, OQPSK, 8PSK, 16PSK รองรับทั้งแหล่งมอดูเลชัน ภายในและภายนอก

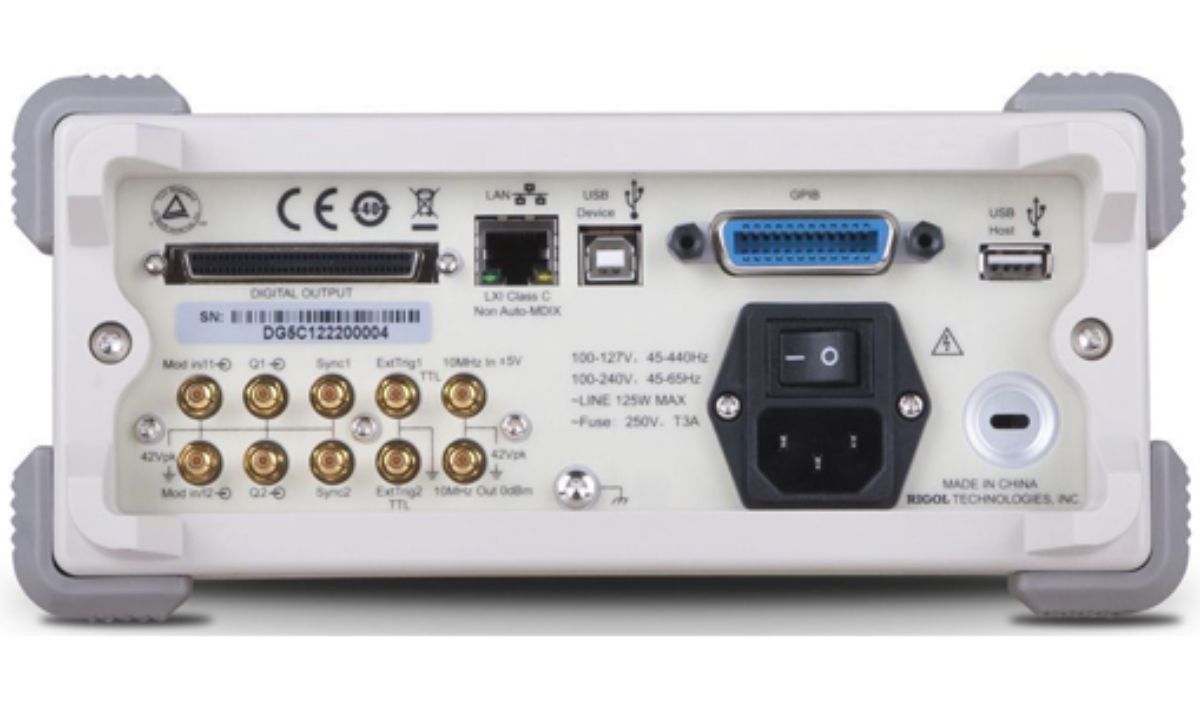

Rich Interfaces
It provides standard USB, GPIB, LAN (LXI) remote communication interface and adopts standard visa driver, which is convenient for system integration customer’s test requirements. 16 channels of digital signals can be output by selecting digital logic output module dg-pod-a to realize the function of analog mixed signal generator.
อินเตอร์เฟซครบครัน
มีพอร์ตมาตรฐาน USB, GPIB, LAN (LXI) สำหรับการสื่อสารระยะไกล ใช้ไดรเวอร์ VISA มาตรฐาน ทำให้สะดวกต่อการรวมเข้ากับระบบทดสอบของลูกค้า สามารถส่งออก สัญญาณดิจิทัล 16 ช่อง โดยเลือกโมดูล Digital Logic Output DG-POD-A เพื่อทำงานเป็น Analog Mixed Signal Generator
