Analog Bandwidth
300MHz Analog Channels
2 Maximum Real-time Sample Rate
2GSa/s
Maximum Memory Depth
56Mpts Maximum Waveform Capture Rate
52,000wfms/s Digital Channels
16
Analog Bandwidth 300MHz | Analog Channels 2 | Maximum Real-time Sample Rate 2GSa/s |
Maximum Memory Depth 56Mpts | Maximum Waveform Capture Rate 52,000wfms/s | Digital Channels 16 |
Explore the MSO/DS2000A Series Digital Oscilloscopes

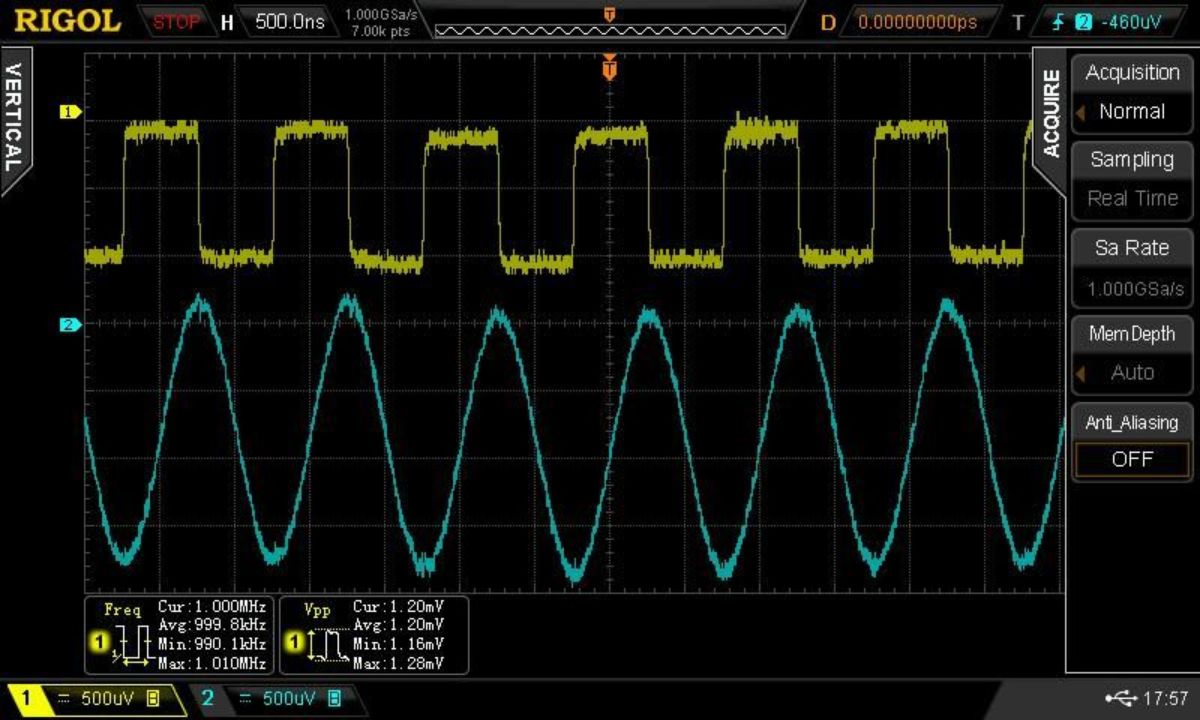

Low Noise floor with wide vertical range (500uV/div ~ 10V/div)
With a lower noise range setting at 500uV/div as well as included 50 Ohm termination and a clean frequency response design, the 2000 Series oscilloscope enables more sophisticated analysis of low level signal artifacts that can effect your design.
ระดับสัญญาณรบกวนต่ำ พร้อมช่วงแนวตั้งกว้าง (500 µV/div ~ 10 V/div)
ด้วยการตั้งค่าช่วงสัญญาณรบกวนต่ำที่ 500 µV/div พร้อมตัวต้านทาน 50 โอห์มในตัวและการออกแบบการตอบสนองความถี่ที่สะอาด ออสซิลโลสโคปซีรีส์ 2000 ช่วยให้สามารถวิเคราะห์สัญญาณระดับต่ำที่อาจมีผลต่อการออกแบบได้อย่างละเอียดมากขึ้น

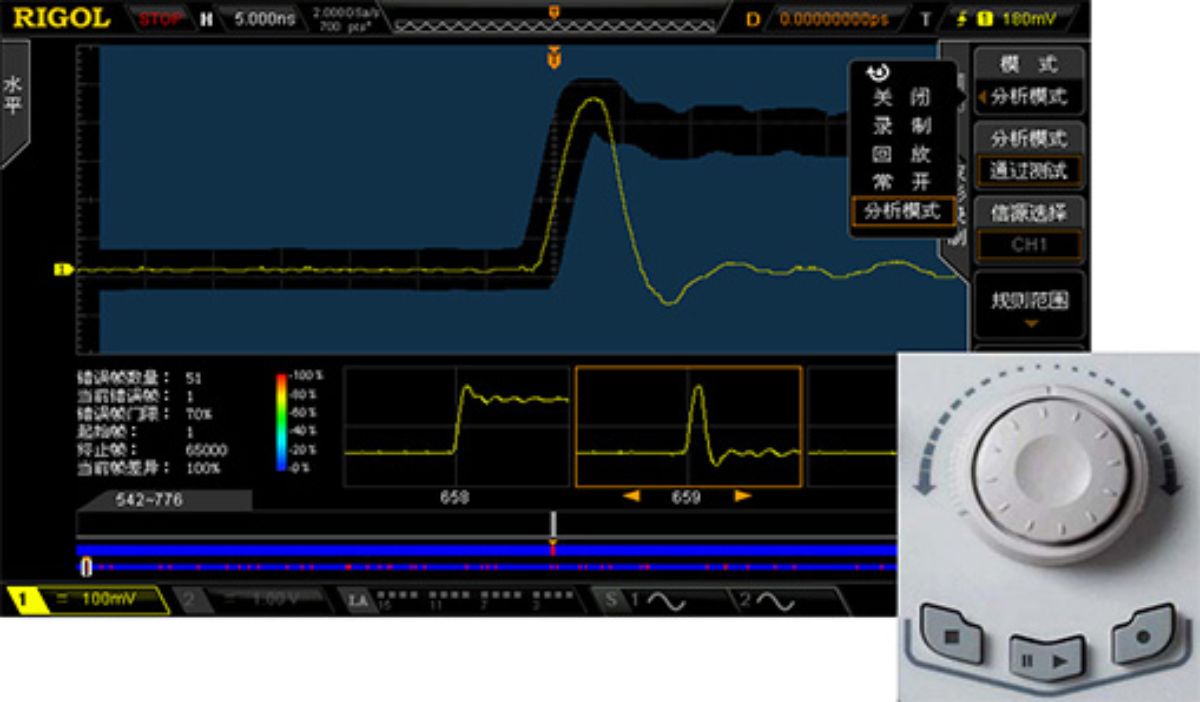

Waveform Record and Playback
Debug occasional and random glitches using our fast capture, playback, and onboard analysis capabilities.
การบันทึกและเล่นซ้ำรูปคลื่น
ดีบักปัญหาแบบสุ่มหรือเกิดเป็นครั้งคราว ด้วยความสามารถในการจับสัญญาณอย่างรวดเร็ว เล่นซ้ำ และวิเคราะห์บนเครื่อง

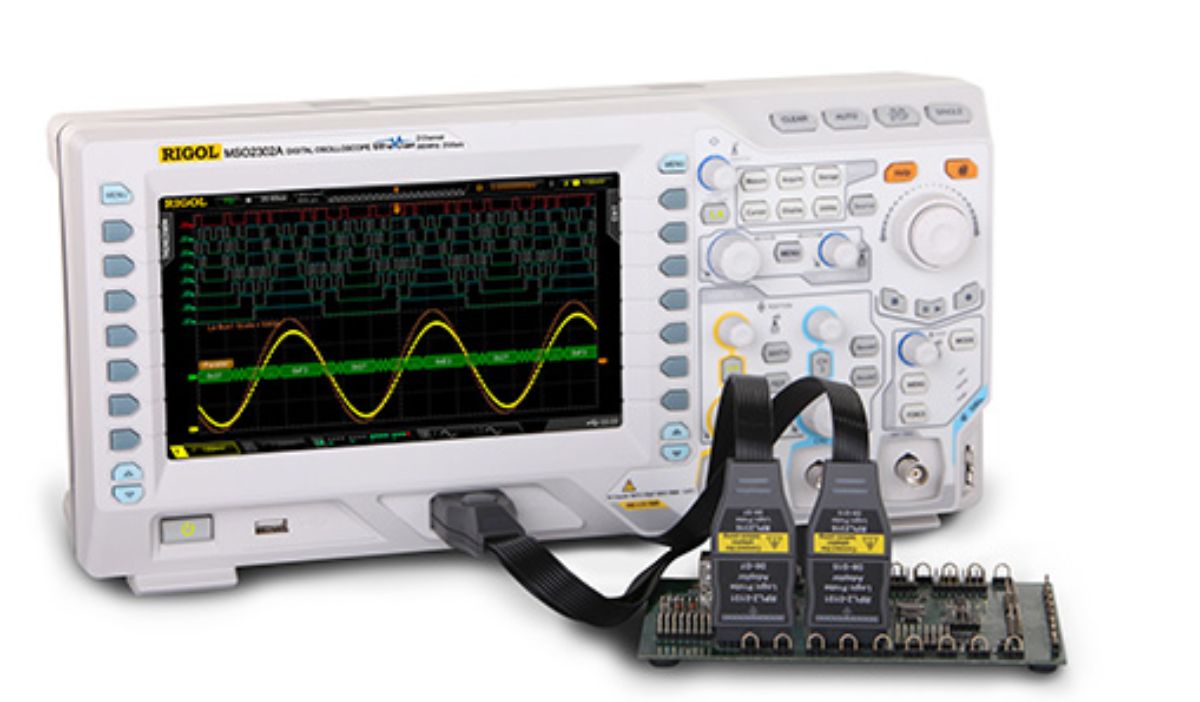

16 Digital Channels (MSO Models)
The MSO2000A models add Mixed Signal Capabilities allowing users to not only look at the analog behavior of up to 4 channels but also trigger, capture, and analyze the behavior of up to 16 digital channels at the same time.
ช่องดิจิทัล 16 ช่อง (รุ่น MSO)
รุ่น MSO2000A เพิ่มความสามารถแบบ Mixed Signal ช่วยให้ผู้ใช้สามารถดูพฤติกรรมเชิงอะนาล็อกของช่องสัญญาณสูงสุด 4 ช่อง พร้อมกันกับการทริกเกอร์ จับ และวิเคราะห์พฤติกรรมของช่องดิจิทัลสูงสุด 16 ช่องในเวลาเดียวกัน

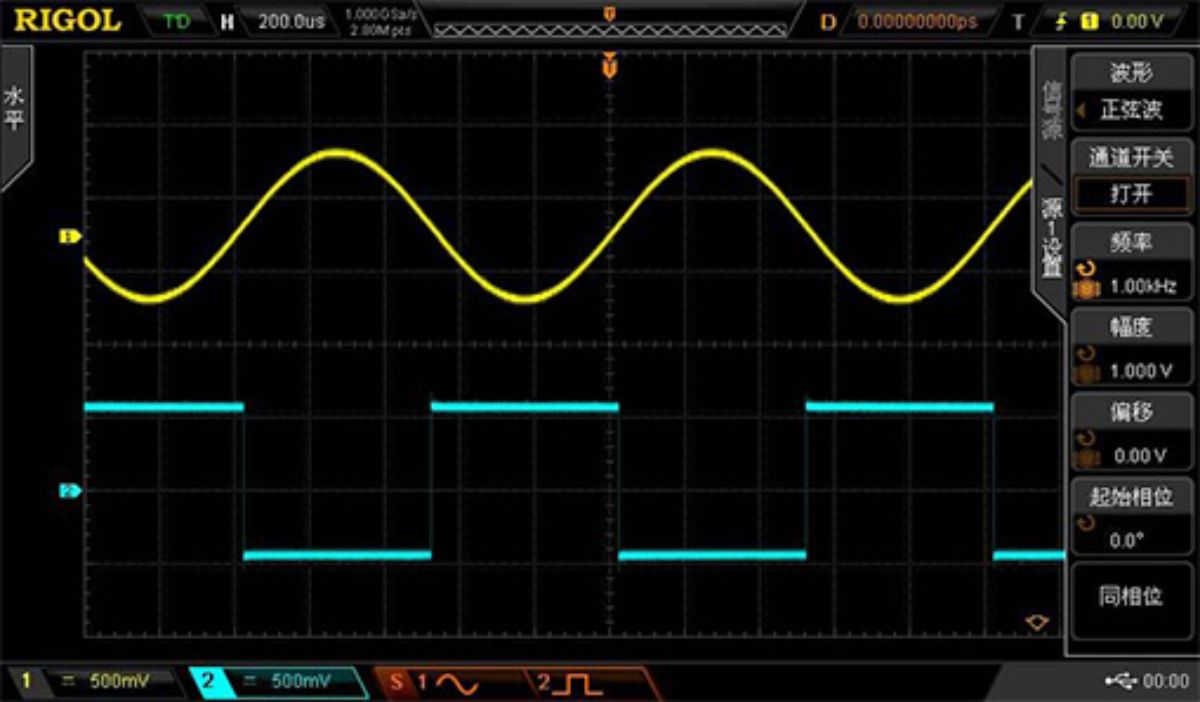

Integrated 2 Channel full function 25MHz generator
Create standard waves from the front panel, convert captured waves to emulated signals, or build arbitrary waves in the UltraStation PC Software. The embedded waveform generators included in the “-S” models adds value and capability to the bench for a variety of applications.
เครื่องสร้างสัญญาณครบฟังก์ชัน 2 ช่อง 25 MHz ในตัว
สร้างสัญญาณมาตรฐานจากแผงหน้าเครื่อง แปลงรูปคลื่นที่จับได้เป็นสัญญาณจำลอง หรือสร้างสัญญาณ Arbitrary ในซอฟต์แวร์ UltraStation บนพีซี เครื่องสร้างสัญญาณที่ฝังอยู่ในรุ่น “-S” เพิ่มความสามารถและมูลค่าให้กับโต๊ะทำงานสำหรับงานหลากหลาย

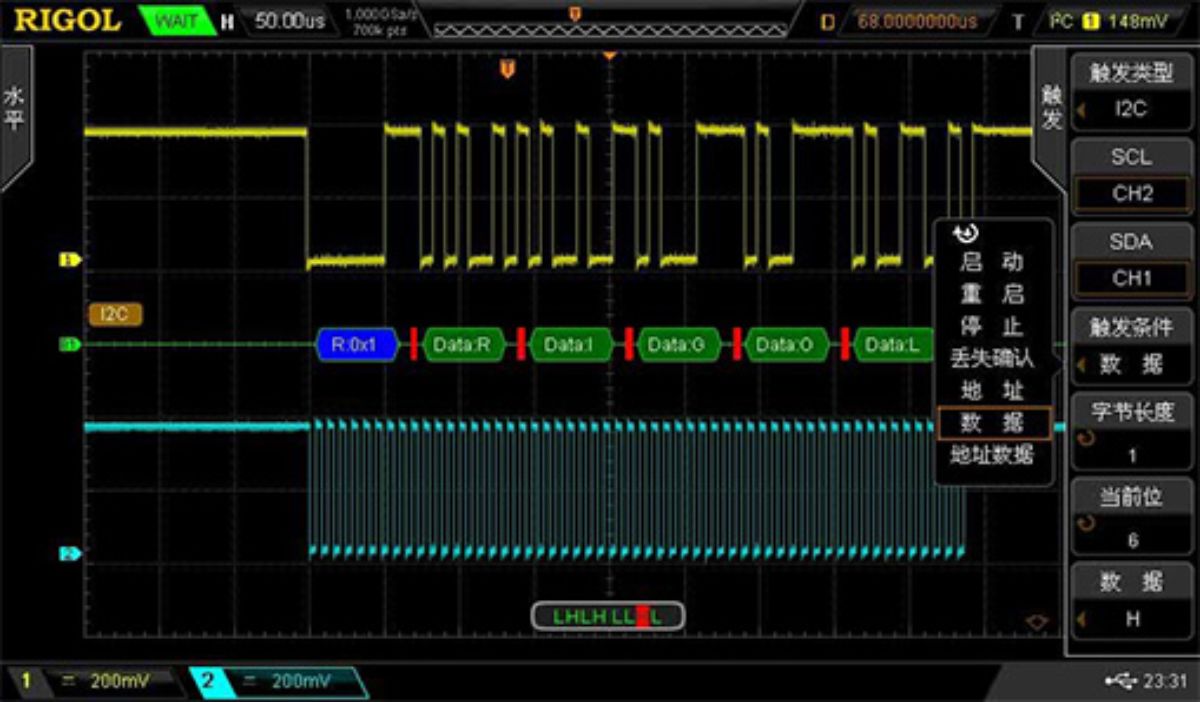

Serial bus triggering and decoding
Supports I2C, SPI, RS232/UART, CAN, LIN, FlexRay bus triggering and decoding as standard.
การทริกเกอร์และดีโค้ดบัสอนุกรม
รองรับการทริกเกอร์และดีโค้ดบัสแบบมาตรฐาน ได้แก่ I2C, SPI, RS232/UART, CAN, LIN และ FlexRay
