Analog Bandwidth
100MHz Analog Channels
2
Maximum Real-time Sample Rate
1GSa/s Maximum Memory Depth
24Mpts Maximum Waveform Capture Rate
30,000wfm/s Digital Channels
16(Probe opt.)
Analog Bandwidth 100MHz | Analog Channels 2 | Maximum Real-time Sample Rate 1GSa/s |
Maximum Memory Depth 24Mpts | Maximum Waveform Capture Rate 30,000wfm/s | Digital Channels 16(Probe opt.) |
Explore the DS1000Z Series Digital Oscilloscopes

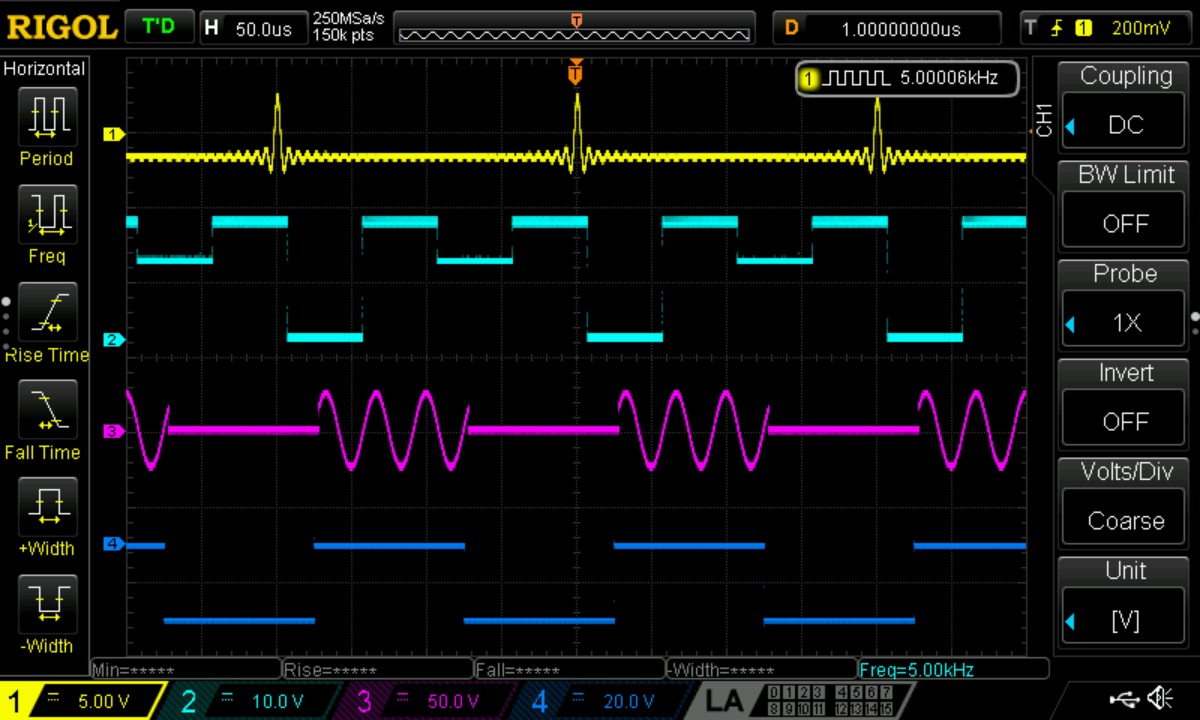

4 Channels As Standard
The price of 2-channel can obtain 4-channel products, and 4 analog channels are configured as standard to facilitate simultaneous measurement of multiple signals
4 ช่องสัญญาณเป็นมาตรฐาน
ราคาของรุ่น 2 ช่องสามารถซื้อผลิตภัณฑ์ 4 ช่องได้ และ 4 ช่องสัญญาณอะนาล็อกถูกติดตั้งเป็นมาตรฐาน เพื่ออำนวยความสะดวกในการวัดสัญญาณหลายช่องพร้อมกัน

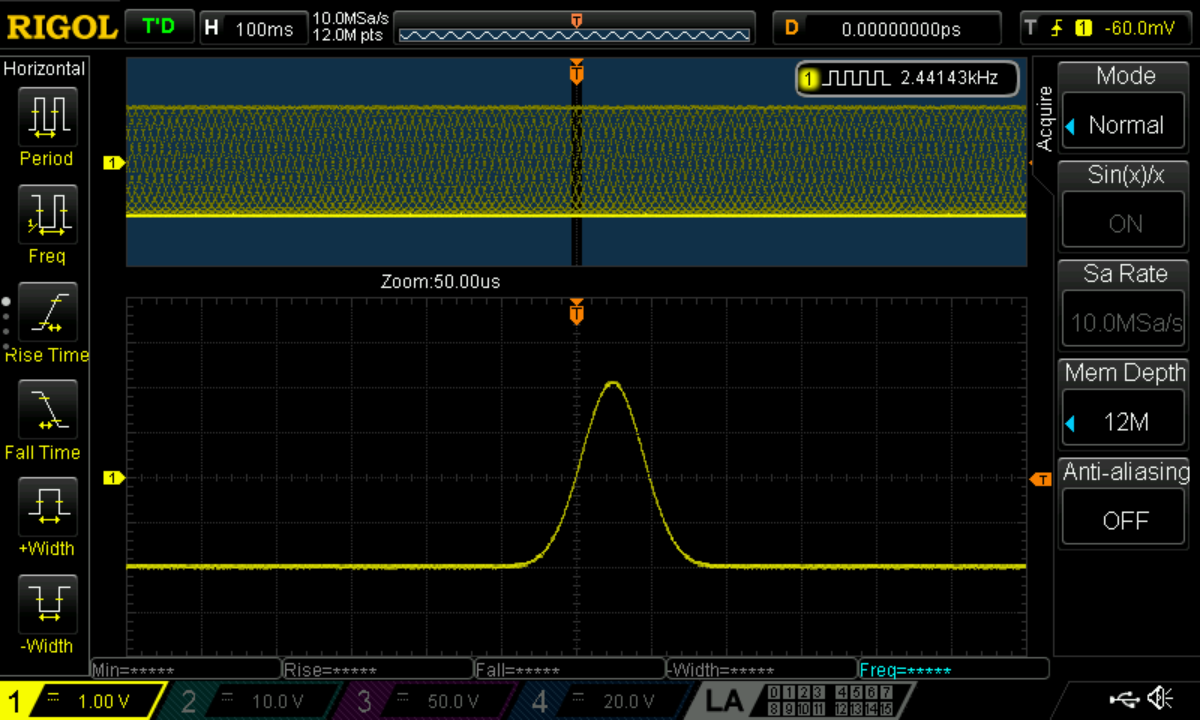

12Mpts Storage Depth
Standard with 12M, optional with 24m super long storage depth. (standard configuration of digital channel 6m, optional 12m) allows the user to give full consideration to the overall situation and details of the waveform, maintain the highest sampling rate in a longer period of time, without missing any waveform changes
ความลึกหน่วยความจำ 12 Mpts
มาพร้อมความลึกหน่วยความจำมาตรฐาน 12 Mpts และสามารถเลือกเป็น 24 Mpts ความลึกหน่วยความจำยาวพิเศษ (การตั้งค่ามาตรฐานของช่องดิจิทัล 6 Mpts และตัวเลือก 12 Mpts) ช่วยให้ผู้ใช้สามารถพิจารณารูปคลื่นทั้งภาพรวมและรายละเอียด รักษาอัตราการสุ่มสูงสุดในระยะเวลานานโดยไม่พลาดการเปลี่ยนแปลงของรูปคลื่น

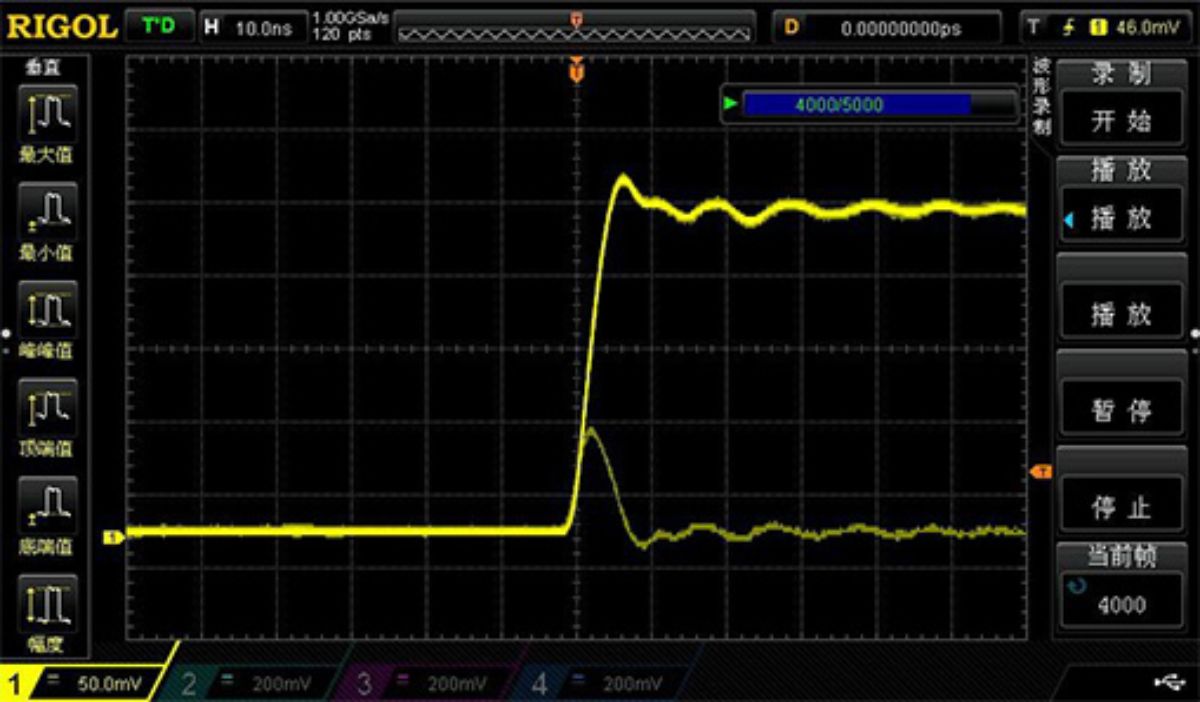

Hardware Waveform Recording and Playback Function
Provide waveform recording function options, record waveform changes, easily replay waveform, find out the fault location
ฟังก์ชันบันทึกและเล่นซ้ำรูปคลื่นฮาร์ดแวร์
มีตัวเลือกฟังก์ชันบันทึกรูปคลื่น สามารถบันทึกการเปลี่ยนแปลงของรูปคลื่น เล่นซ้ำได้อย่างง่ายดาย และช่วยค้นหาตำแหน่งความผิดพลาด

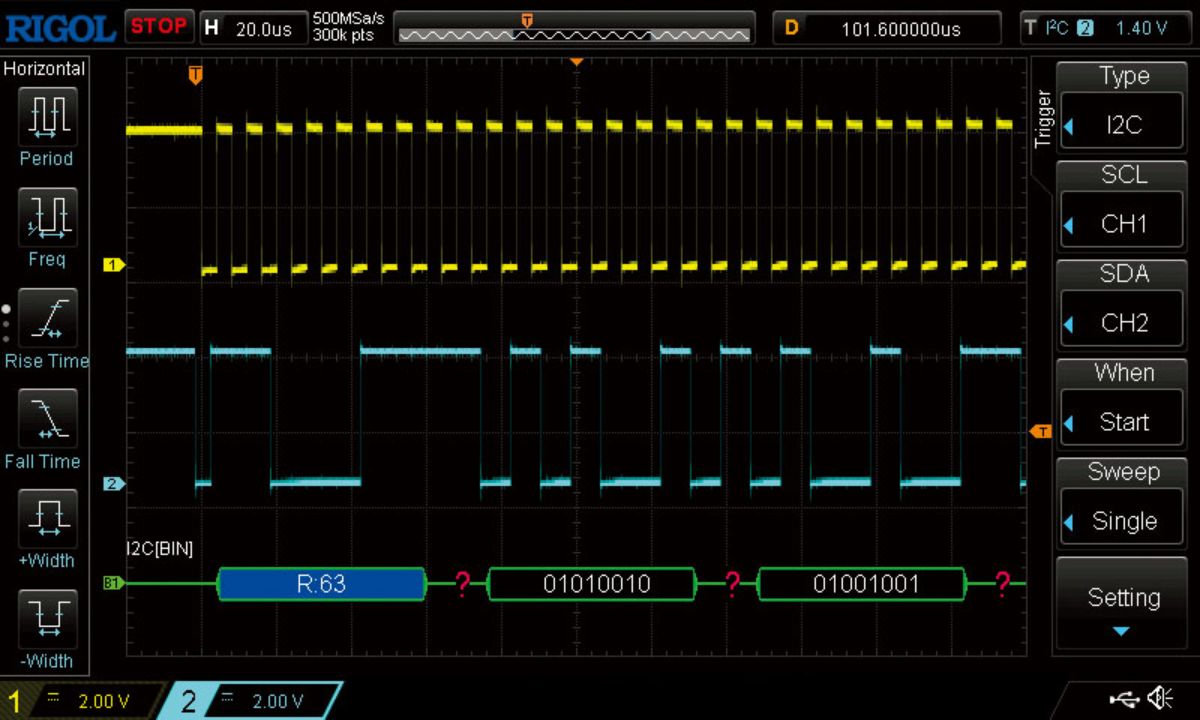

Serial Bus Triggering and Decoding
Provide bus triggering and decoding options, support RS232 / UART, I2C, SPI bus
การทริกเกอร์และดีโค้ดบัสอนุกรม
มีตัวเลือกการทริกเกอร์และดีโค้ดบัส รองรับบัส RS232/UART, I2C และ SPI

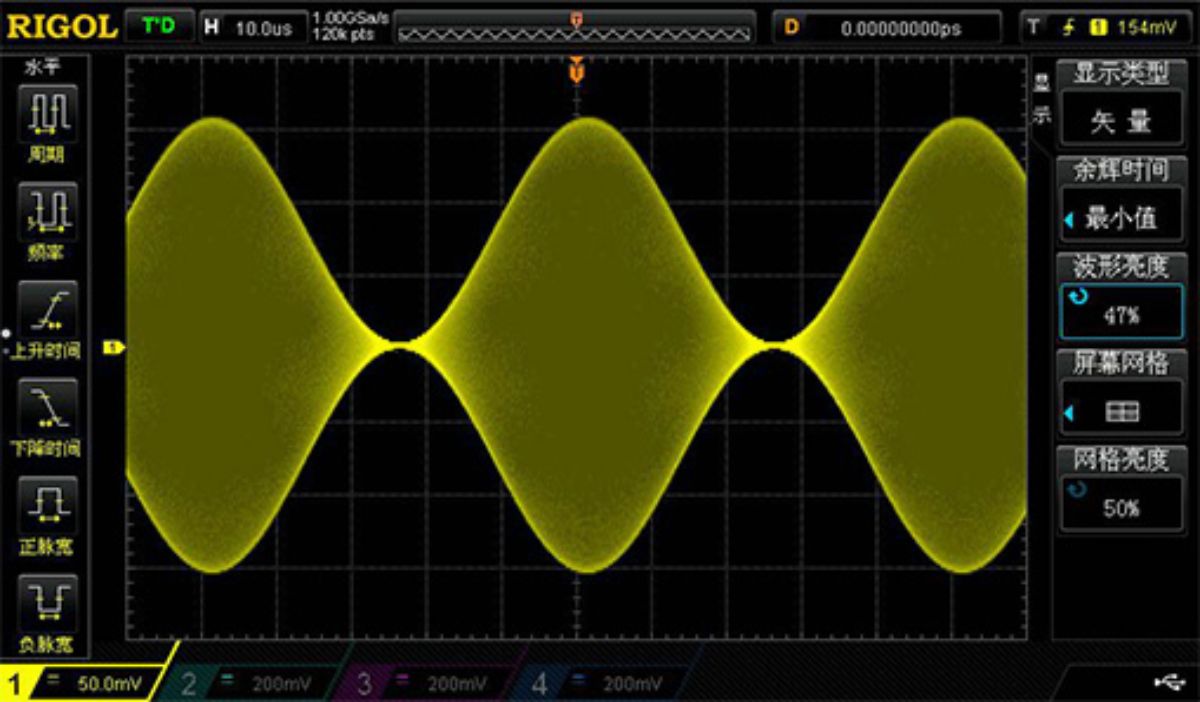

Digital Fluorescent Display
Gray level display capability, similar to fluorescent display effect, with minute change of waveform
จอแสดงผลฟลูออเรสเซนต์ดิจิทัล
สามารถแสดงระดับสีเทา ให้เอฟเฟกต์คล้ายจอฟลูออเรสเซนต์ มองเห็นการเปลี่ยนแปลงเล็ก ๆ ของรูปคลื่นได้

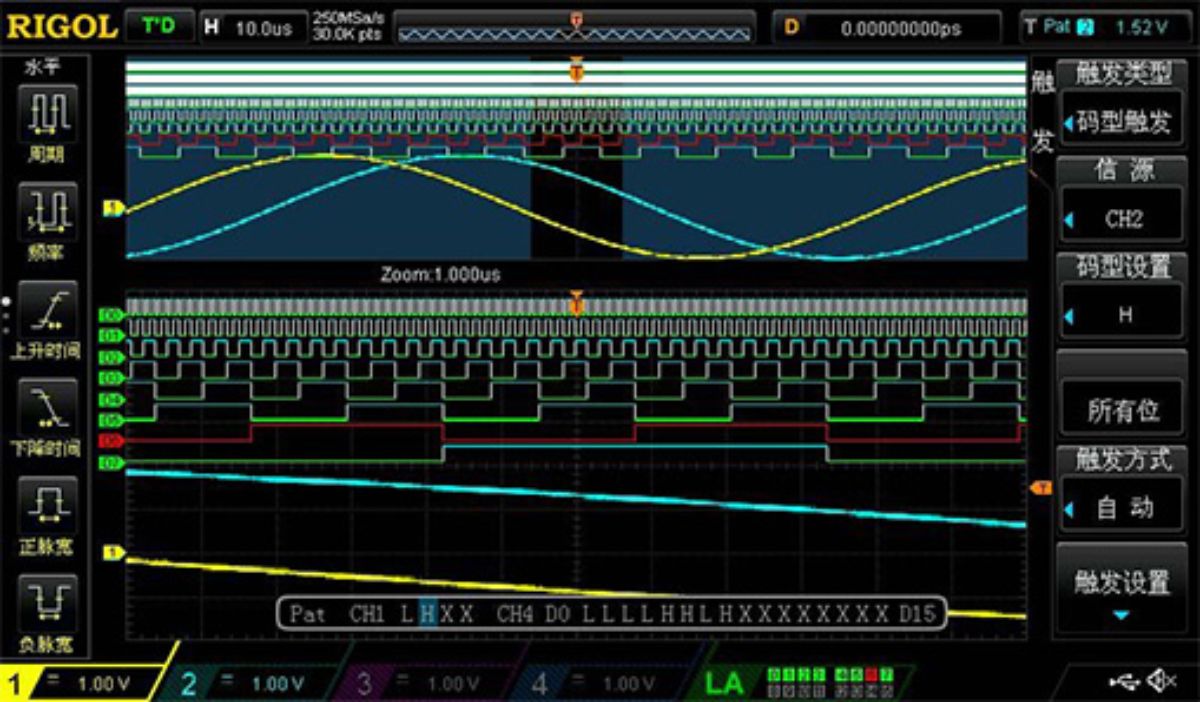

Mixed Signal Analysis Capability
The plus model provides 16 digital logic channels, which makes it more convenient to test multiple analog and digital signals at the same time and analyze logic signals more conveniently. DS1000z plus can be upgraded to MSO
ความสามารถวิเคราะห์สัญญาณแบบผสม (Mixed Signal Analysis)
รุ่น Plus มาพร้อมช่องสัญญาณโลจิกดิจิทัล 16 ช่อง ทำให้สะดวกในการทดสอบสัญญาณอะนาล็อกและดิจิทัลหลายช่องพร้อมกัน และวิเคราะห์สัญญาณโลจิกได้ง่ายขึ้น DS1000Z Plus สามารถอัปเกรดเป็น MSO

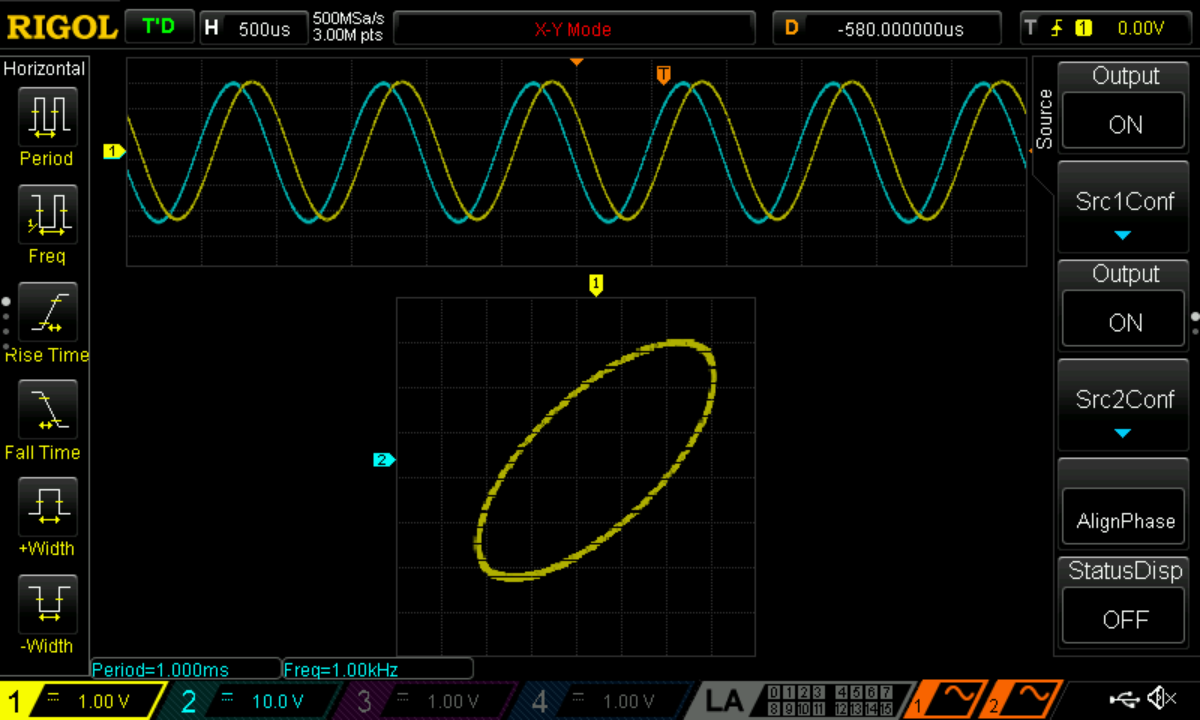

Two 25MHz Signal Sources
With two 25MHz arbitrary waveform generator models, the oscilloscope, logic analyzer and signal source are combined to give you a more efficient test experience
เครื่องสร้างสัญญาณ 2 ช่อง 25 MHz
ด้วยเครื่องสร้างสัญญาณ Arbitrary 25 MHz 2 ช่อง ออสซิลโลสโคป, โลจิกอะนาลิไซเซอร์ และเครื่องสร้างสัญญาณรวมกัน ทำให้ได้ประสบการณ์ทดสอบที่มีประสิทธิภาพมากยิ่งขึ้น
